防盗报警电话自动拨号器(芯板不带外壳43元/块)

[07年批量定制价格可能低至25元/片]

简介:产品由电脑芯片控制,准确可靠。两组触发信号、可短路触发和断路触发或高电平触发。可配接常开、常闭门磁或与本生产的其他报警探头任意配接。任何一路被触发,将向外线拨出用户预先存储的几组电话号码,并向接听电话发出报警信号,安装简单、使用方便。

产品部件:打开产品的包装,先检查部件是否齐全,它们包括主机一只、电话连线一条、3.5mm插头线三条,如有不符,请马上与经销商联系。

产品安装:将电话外线插入产品的任意一个方型插空中,将产品随附的电话连线一端插入产品的方型插空一端接入用户电话机。按主机右侧标签所示,将电源线(带有电夹的那条3.5mm插头线)插入“电源”插空,另外两条分别插入断路和短路触发插空。用电源线将电源(可以是9-14伏的电池或直流稳压电源)接通(红夹为正极),在短路触发信号线上接常闭门磁(磁铁靠近时断开),在断路触发信号线上接常开门磁(磁铁靠近时闭和),注意如果只使用一路触发信号,必须将不使用的那一路信号线设置为“正常”状态否则拨号器将不能正常工作(断路触发端正常状态应是“接通”短路触发端正常状态应是“断开”),另外“断路触发”信号线也可以用作高电平触发(黑线为负极)这样可以使探头配接更加灵活。最后将拨号器固定好既可。

操作方法:整个安装检查无误后,开始向拨号器输入两组电话号码,方法如下:电话摘机——按“*”键(拨号器指示灯亮)——输入第一组电话号码(每输入一位拨号器指示灯闪一下)——按“#”键结束(指示灯连闪两次,并送出“嘀—”确认音,拨号器会自动进入等待下组号码模式)——输入第二组电话号码——按“*”键结束(指示灯灭,并送出“嘀—”确认音,拨号器会自动结束输号全过程)输号完成后,既可实验报警,电话摘机按“#”键后挂机(“#”用于布防、撤防,每按动一次就改变一次状态指示灯亮表示布防,灭表示撤防)拨号器指示灯亮,进入布防状态,此时只要满足触发条件(如:门磁开关的磁铁离开了或其他探头送出了高电平信号)拨号器将拨出预存的电话号码并向接听电话送出报警信号,报警结束时间为 40 秒后,紧接着拨出第二组号码,并报警。如此轮流拨打预存的几组号码,直到检测不到触发信号,方可停止。撤防状态下不论有无触发信号,都不能使拨号器动作。如果想变更已经存储的电话号码,步骤同上只是按电话机的“*”键时间要长一点直到拨号器的指示灯闪烁一次以前的号码已被清除,可接着输入新号码。本拨号器可存储记忆多组电话号码,每组长度不限。其他情况可以参考后面问答部分。

使用实例:以下实例仅供参考,具体应用时请详细阅读各种配件的说明书。

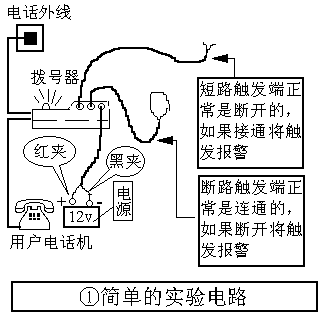

①简单的实验电路:如 图1 所示在拨号器接通电源后,将其断路触发端信号线的两个线头接通,短路触发端信号线的两个线头断开。然后按上面的方法输入两组普通号码(如亲戚、朋友的电话)并预先进行通知。实验成功后,再输入正式报警电话号码,以免造成不必要的麻烦。接着布防,拨号器指示灯亮,此时将断路触发端信号线原来接在一起的两根头断开,将会看到拨号器的指示灯在闪烁,此时表明正在拨号,被拨通的电话拿起听筒后将听到报警声。用户也可以在触发以前拿起听筒就可听到拨号和报警的全过程。短路触发端的实验同上,只是他的触发条件是短路触发端信号线的两端接通一下。

②拨号报警门磁:如图2 所示在拨号器的断路触发端接入常开门磁(磁铁靠近时闭和),将开关固定在门框上,小磁铁固定在门上对应与开关的位置,磁铁和开关之间的缝隙不得超过4毫米。这样只要门一开,将立即触发拨号器拨号报警。

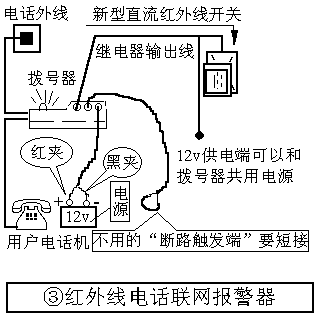

③红外线电话联网报警器:如 图3 所示将“直流红外线开关”的继电器输出线接在拨号器的短路触发端。然后将“直流红外线开关”固定在需要监控的场所,并调整到合适位置,如此只要有人进入警戒场所,拨号器将被触发拨号向接听电话报警。注意在这个应用实例中由于只用了短路触发端,余下的“断路触发端”要预先将其短接,否则不能正常工作。

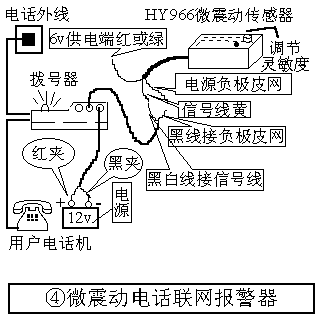

④微震动电话联网报警器:如 图4 所示“966微震动传感器”有三根引线,分别是正极(红或绿线),负极(皮网屏蔽线),信号输出(黄线)。工作时,只要有微弱的震动信号(灵敏度可调)被其捡拾,将会输出随震动变化的高电平脉冲到信号输出线上,由于拨号器的“断路触发端”本身具有高电平触发的功能,因此只用将“966微震动传感器”的负极与拨号器的负极相连、信号输出与拨号器断路触发端信号线的黑白线相连就可以组成双保险防破坏报警装置。将“966微震动传感器”固定在需要警戒的物体上,只要物体有轻微的震动,将触发拨号器报警,如果有人想切断“966微震动传感器”而破坏报警器,同样会触发报警,因为该输入是断路触发功能端。这种接法同样适合与本生产的其他报警探头配接,具体接法请参照附表

新增功能(补充说明)

为了使拨号器的使用更方便新增了几项功能,介绍如下:

一、增加了存储号码的组数:本拨号器现在可存储 1—7 组电话号码,并且取消了每一组号码最长12位的限制(现在单组号码最长可以是 52 位),存储方法是以“*”开始,以“#”分割,以“*”结束。具体参见下面问答。

二、远程中断报警功能:正常拨号器每被触发一次,就会自动向外轮流拨打9次用户预存的两组号码,如果触发信号一直存在(列如:示例中的“拨号报警门磁”电路中,门一直开着,触发信号就一直存在),则一直轮流拨打。直到触发信号消失(门已关上)才能停止拨号报警自动挂机。拨号报警中如果用户接听电话并听到报警,可在接听电话机键盘上输入“8”“9”“0”“*”“#”中任意一个号码,拨号器会立即停止报警并挂机,既远程中断报警。

三、断电所存信息不丢失:拨号器电脑芯片内已经预先固化了与 I2C接口 EEPROM (电可擦存储器)通讯的程序,并且已经将EEPROM加入,使拨号器在断电情况下保存用户输入的电话号码和拨号器断电前的工作状态(如:布防、撤防)使数据永不丢失,并且用户可随时更新EEPROM内的信息。

对拨号器如果还有其他疑问请参见下面问答

问:拨号器怎么安装?

答:首先您必须有一条已经开通的电话线路和能够正常拨号通话的音频电话机,并且确认拨号器各附件是齐全的,然后按主机右侧标签所示,将带有夹子的那条3.5mm,插入“电源”插孔,另外两条分别插入“断路触发”和“短路触发”插孔,随附的那条电话连线可以插入主机上任意一个方型插孔中。

问:拨号器如何供电?电源有何要求?

答:带有夹子的连线是电源线,红夹为正极,黑夹为负极。电源可以是 9 到14 伏的电池或整流稳压电源,建议两种供电方式同时采用,连接成不间断电源形式,以免在停电时报警失灵。

问:怎么和电话线连接?

答:由于拨号器是并联在电话线上的,并且拨号器本身带有两个电话插座,所以您可以根据具体情况选择一个简单的方法。需要注意的是,如果电话线上接有电话防盗器,拨号器必须接在防盗器后面,如果您的电话机具有防盗打功能,必须将防盗功能关闭或将拨号器接到电话机上“分机”插孔中。

问:怎么将号码存入拨号器?如何操作?

答:因拨号器体积较小,没有专用键盘,所以必须借助电话机键盘来输入号码。存储方法是以“*”开始,以“#”分割,以“*”结束。下面以输入“报时台(117)”为例,来说明怎么操作,实际使用时可将“117”换为您自己想要拨打的号码。先首拿起电话听筒按“*”键,拨号器指示灯点亮,接着按顺序输入 1、1、7、三个数,每输入一个数字指示灯闪一次,完毕后按“#”键,将会看到指示灯连闪两次,并且在听筒中传出“嘀——”一声,表示拨号器已经将第一组号码存储成功。接下来输入第二组号码,同样将 1、1、7、三个数按顺序输入完毕,最后按“*”键,指示灯灭,听筒中传出“嘀——”一声,表示第二组号码存储完毕。上面是输入两组号码的列子,实际使用中只要增加按“#”的次数就可增加号码组数。在输号过程中不用理会听筒中的错误提示音和催挂音。

问:输号过程中出错,列如输错了号码,或只需要存储1组号码或者想输入新号码,该怎么办呢?

答:拨号器可存储4组12位的号码或7组7位的号码,如果超出存储范围,拨号器会存储已输入的号码并自动退出输号程序。号码输入以“*”开始,以“#”分割,以“*”结束。依照这个规则,如在输入第一组号码时有一位错了,可以马上按一下“*”,结束输号过程,这时拨号器指示灯灭,然后按“*”键重新进入输号过程重新输号,只是按“*”的时间要长一点,因为这样可以避免平时打电话时误按“*”键将拨号器号码清除。如果只需存一组号码,可以在输完号码后直接按“*”既可。

问:怎样打开和关闭拨号器?

答:如果安装和输号都顺利成功,既可投入使用,按一次“#”键布防,拨号器指示灯亮,再一次“#”撤防,拨号器指示灯灭,在布防情况下两个触发端只要有一个被触发,将会向外拨出预存的号码并报警,撤防情况下两个触发端的信号无效。

问:如果拨号器被触发拨号,但所拨号码正在通话或占线拨不通怎么办?

答:这个不用担心,因为拨号器每被触发一次,就会自动向外轮流拨打9次用户预存的号码,而且触发信号一直存在,将一直循环拨号,直到用户收到报警按下确认键方可停止,真正做到报警万无一失。

问:用门磁开关作为触发装置,门如果被一直打开,就会一直轮流拨号报警,用户收到报警信号后怎样使报警停止?

答:如果用户在外,装有门磁开关的房门被打开,拨号器被触发向用户手机报警,用户收到报警信号后,想使拨号器停止报警,可直接在手机键盘上输入“8”“9”“0”“*”“#”中任意一个数字,既可使拨号器停止报警并挂机。此后拨号器会一直检测门磁开关是否复原,一旦复原就会自动再次进入警戒状态,门被再次打开时,仍能正确报警。

问:用户采用远程中断报警的方法使报警停止,但回到报警现场,发现拨号器指示灯有规律的亮灭,为什么?

答:这种情况表明,在拨号器被远程中断报警后,触发信号到现在一直存在。这时请检查各个探头是否复原是否被破坏,请即使恢复以保证报警系统的完整性,当各个触发端复原后拨号器会自动回到布防时的状态。当然也可以在指示灯闪烁的时候按“#”键,强制将拨号器关闭后再进行检查。

问:拨号器加入 EEPROM 后,有什么新功能?

答:首先,用户输入的号码能够长久的保存,即使拨号器断电,号码也不会丢失,省去了每断一次电,就要重新输入一次号码的麻烦,尤其是对一次输入多组号码的用户更是方便。其次,加入 EEPROM 后,用户对拨号器的每一次操作都被记入 EEPROM ,如:用户在输完号把拨号器设为布防后离开了,但在以后的一段时间里由于其他原因使拨号器断电,在再次接通电源后拨号器仍会是布防状态,仍能按以前设定的状态工作,确保正常警戒。既可以记忆断电前的工作状态。

附表:各种报警探头的引线颜色或套管颜色与极型的识别

探测器名称 正极 信号输出 负极
微波雷达探头 绿色线 黄色线 红色线
红外线探测器 红色线 黄色线 绿色线
微震动传感器 绿或红 黄色线 皮网屏蔽线
常开门磁开关 ———— 任意 任意

新锐科技  联系电话:0379-63230283

手机:013101795700  张

   关于外壳:(及更新产品)

    关于外壳,最初这款产品是做为独立成品来销售的,所以带外壳. 销售过程中经过市场选择,用户多用它来做产品配套,嵌入用户自己的设备内使用,外壳成为多余累赘,占空间,接口不方便.多数要求我们在出厂时不带外壳,以省掉去壳的麻烦.
    该产品去壳销售已两年,因方便实用受到市场欢迎.也陆续收到不少用户反馈建议,如不易批量化,建议增加用户控制接口等...

    为此我们重新组织了电路,将原板载接口开放,增加新的输入输出端,体积缩小元件全部采用贴片,并将引脚标准化..

    现在 它可以直接布置在用户PCB上,也为用户批量生产使用提供方便.由于这次改进的地方比较多,已倾向于功能模块,所以也重新定义了产品名称: EX-1智能防盗拨号报警模块

    这里有EX-1的详细介绍及各种应用图:http://www.21xr.com/ex-1.htm 推荐参考一下.

    另,EX-1 100 片内售价为45元/片,价格与原芯板接近.
    若有疑问,欢迎致电0379-63230283咨询.
